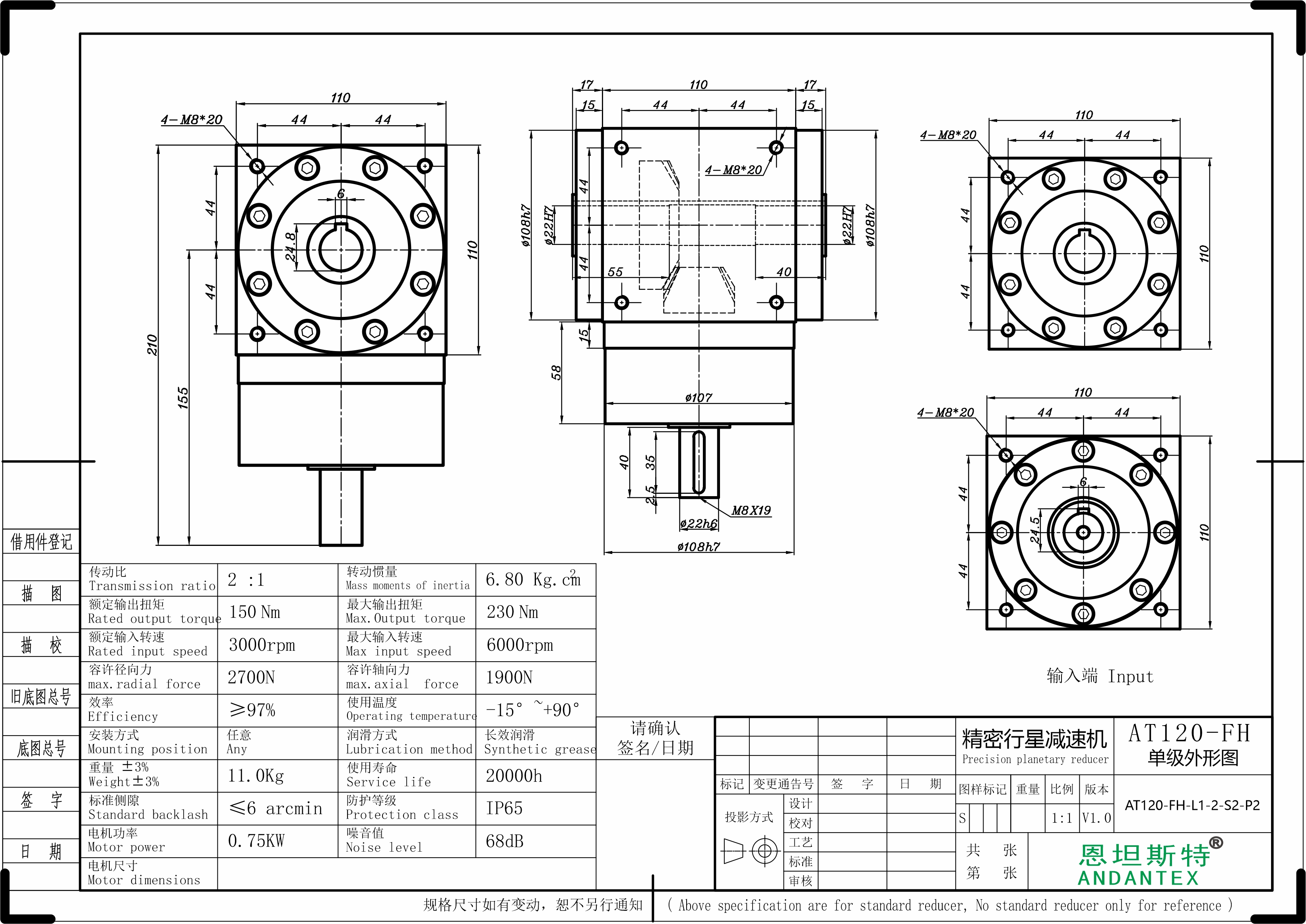

產品名稱：APEX孔輸入通孔輸出換向器
型號：AT120FH-S2-P2
輸出扭矩
減速比
低間隙
高效
易于安裝
低噪聲
結構緊湊
T2N：12 Nm - 3,200 Nm
單節：1 / 1.5 / 2/3/4/5
雙節：7/10/15/20/25/35/50
三節：75/100/125/150/200/250/350 / 500
單節：≤6 arcmin
雙節：≤8 arcmin
三節：≤10 arcmin
單節：≥98％
雙節：≥94％
三節：≥94％
概述：
AT-FH系列是一款直角螺旋錐減速機，帶有空心鍵輸出和電機法蘭輸入配置。高徑向負載能力和高精度使AT-FH系列適用于伺服應用以及電力傳輸解決方案。
體積小,適用于各類小空間運行場合,可搭配伺服電機,步進電機,中空旋轉平臺等系列產品使用。
特征：
適配1.5KW伺服電機。110步進。
結構特點：
1、箱體為整六邊形，其中五個面留有安裝孔，能適應不同方位的安裝；
2、90度直角轉向箱，設計使用壽命長，承載能力大，傳動平穩，噪聲低；
3、AT精密行星換向器，傳動效率大于95%；
3、弧形圓錐傘齒輪組采用低碳合金鋼，經滲碳淬火、研磨跑合，實現高精度的齒面閉式傳動；
4、AT行星直角換向器有多種規格，有多種速比，選型范圍大，輸出形式多樣，可滿足多種場合的需要；
5、可實現減速、增速兩種傳動方式。
應用：
廣泛應用于醫療器械，檢測設備，點膠機設備。
Downdloads 下載

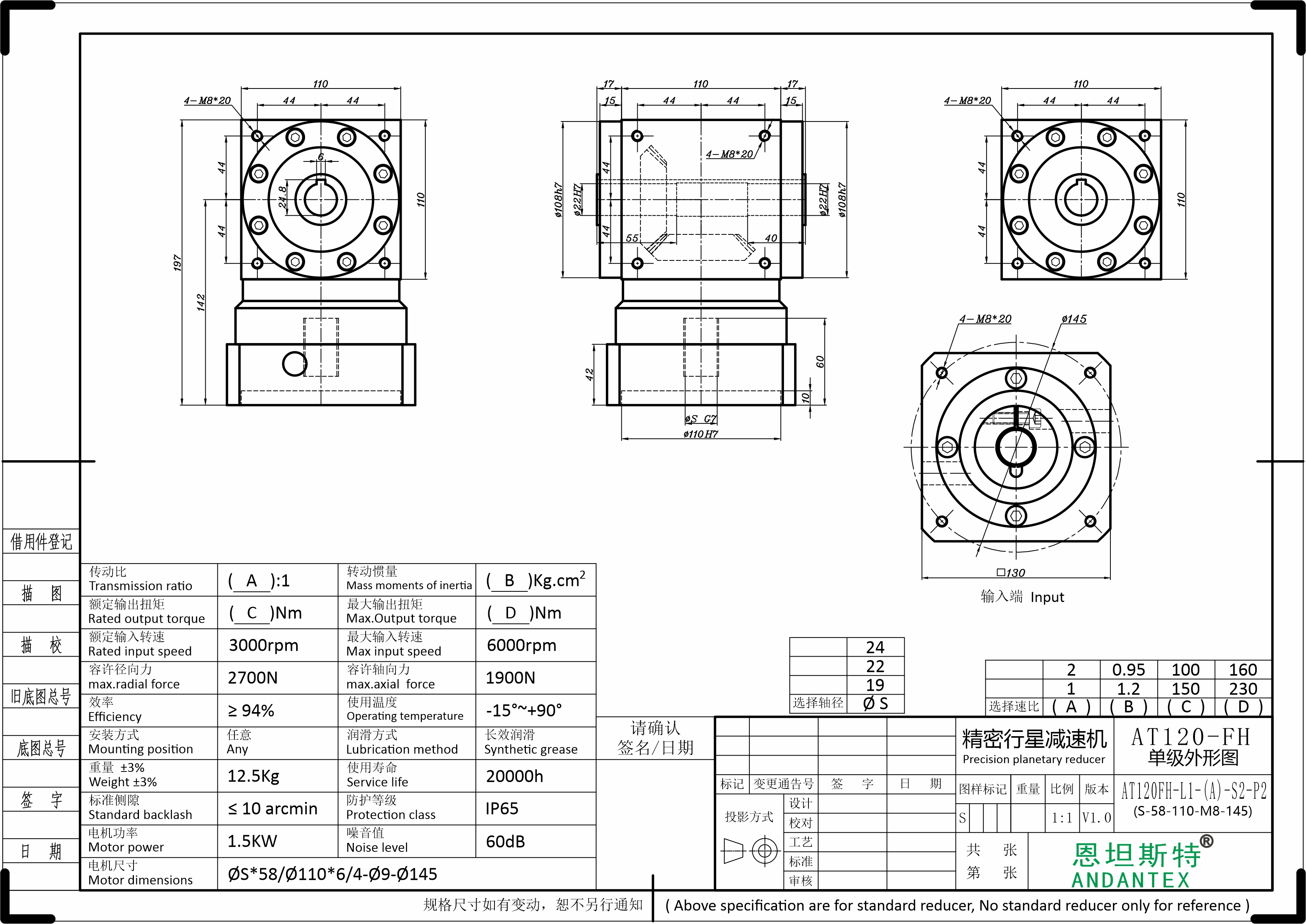

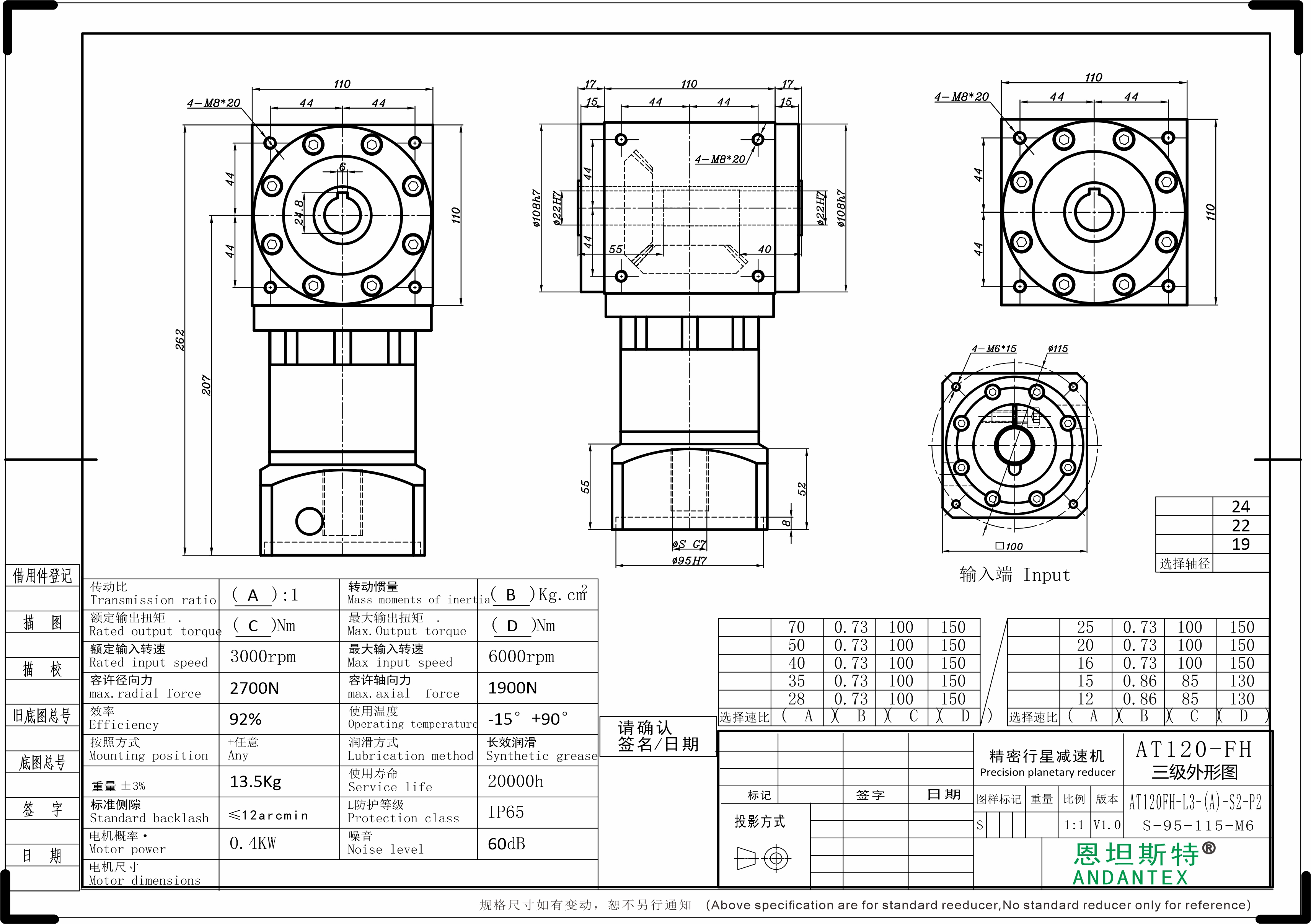

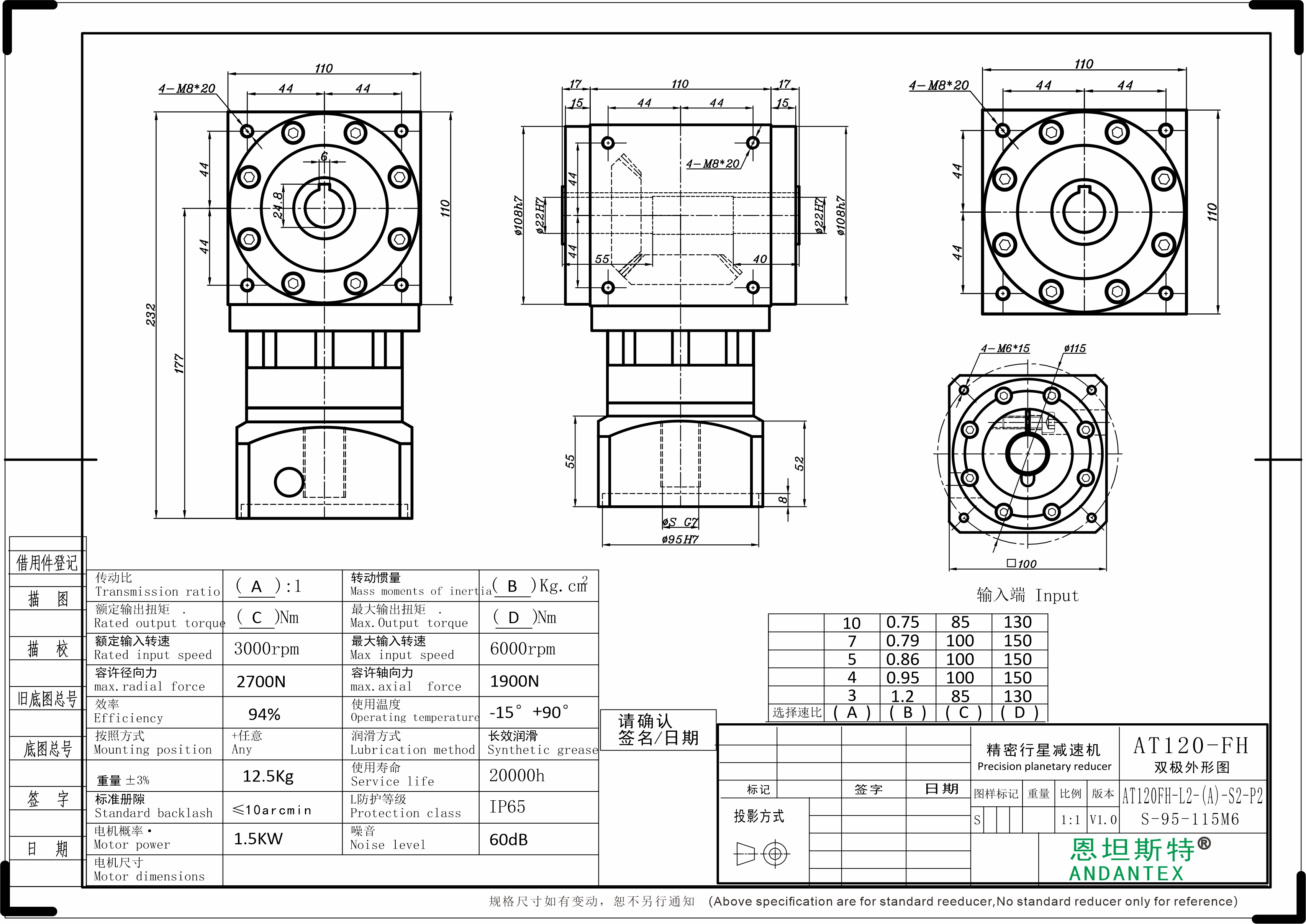

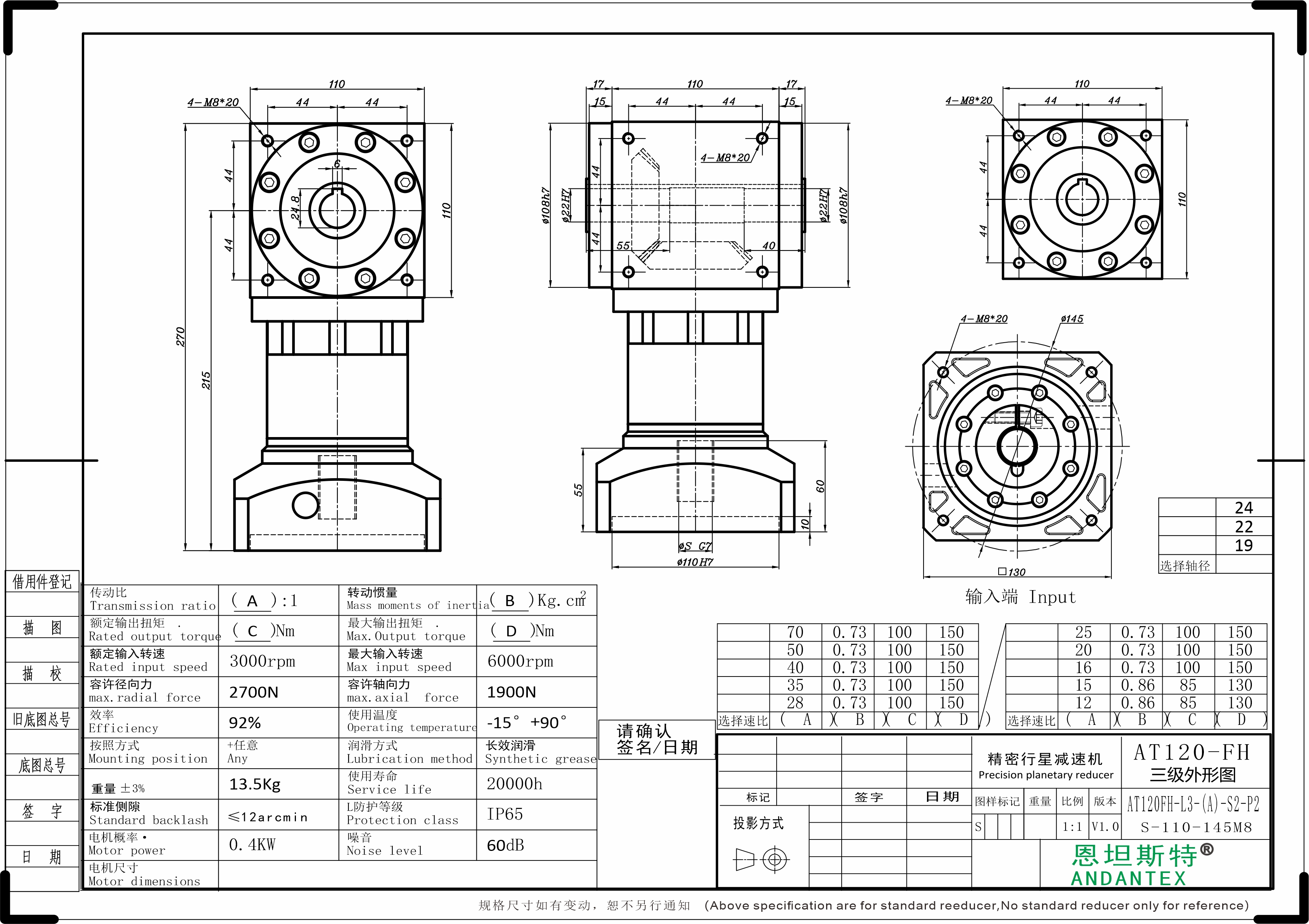

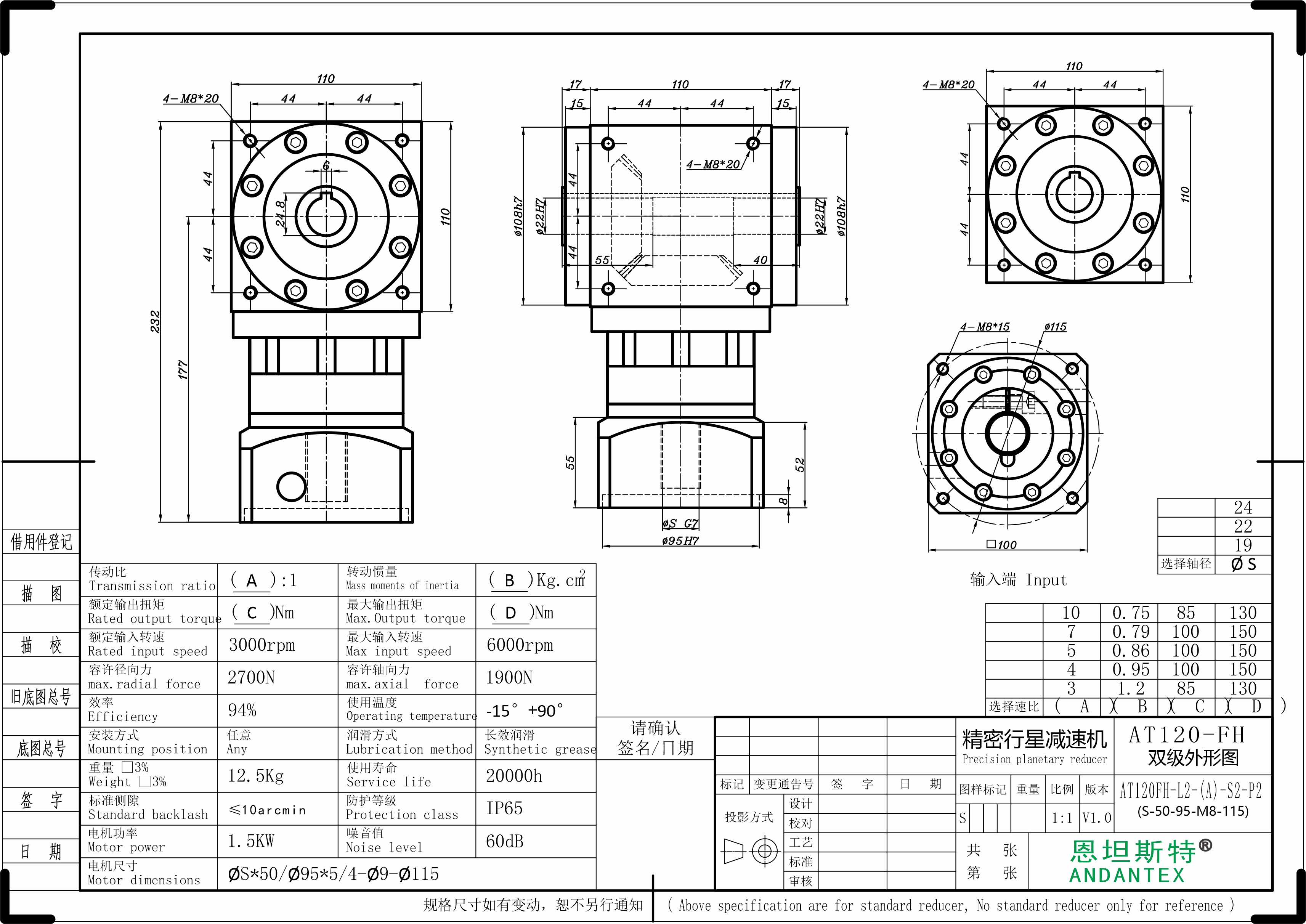

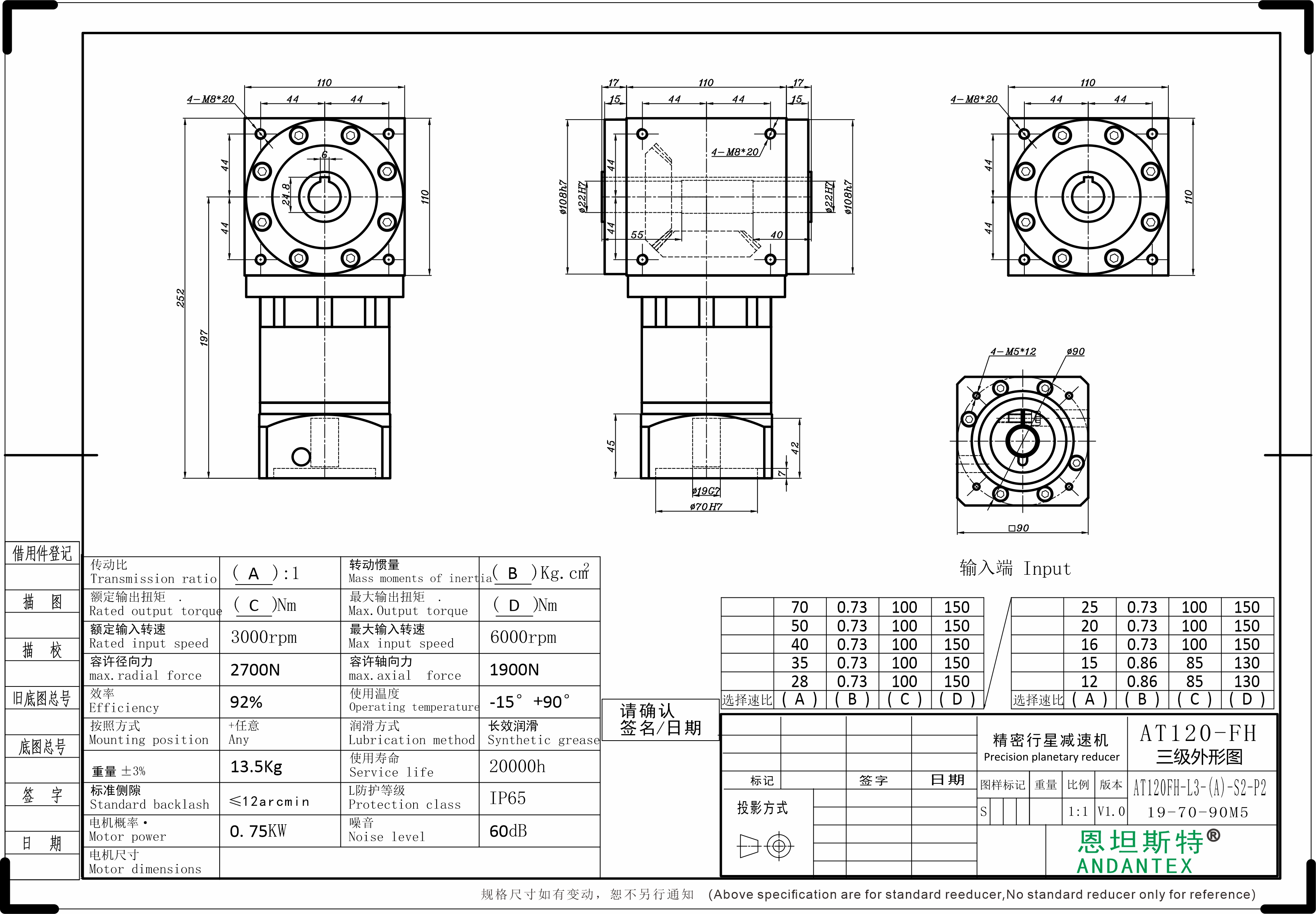

3D模型

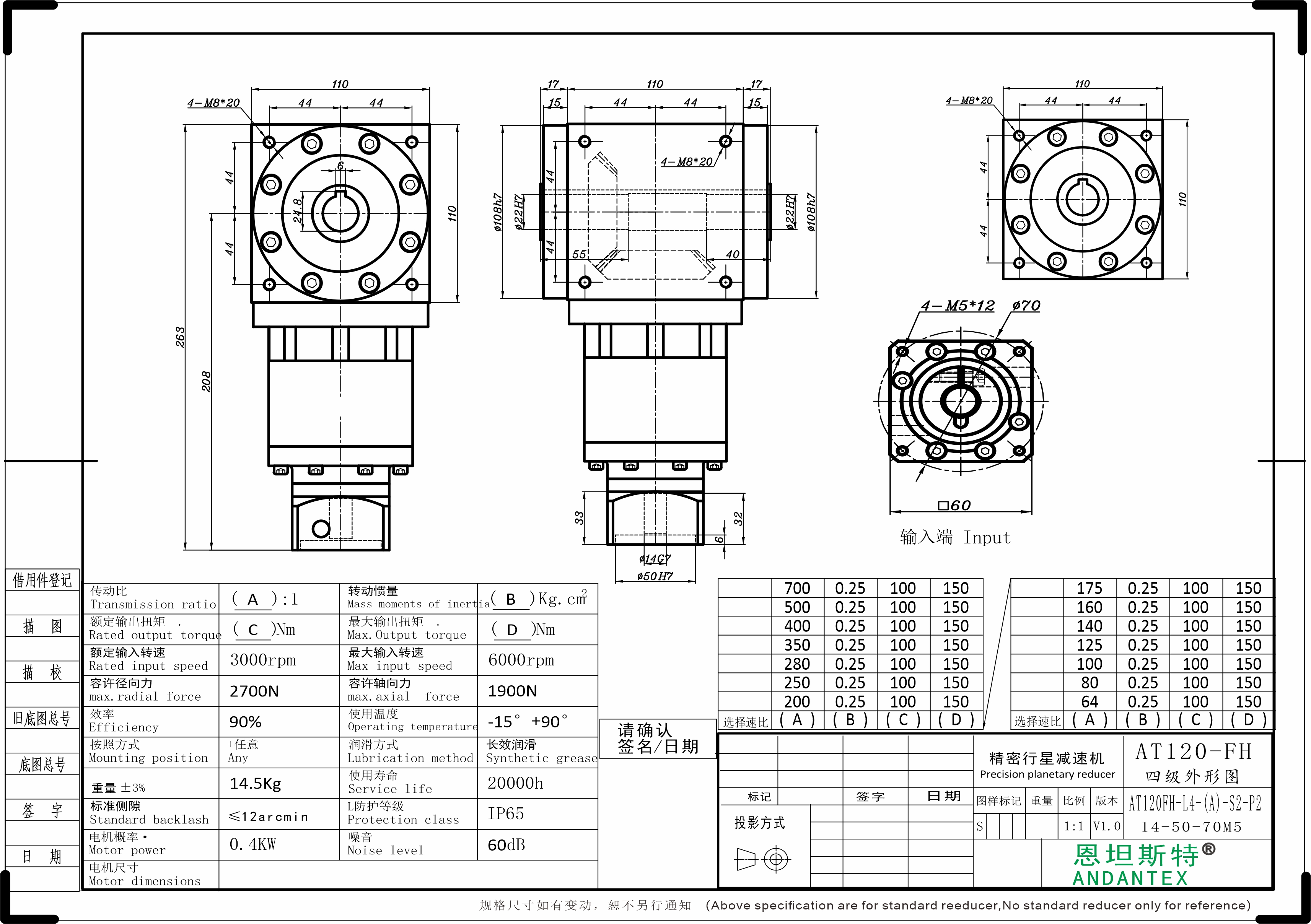

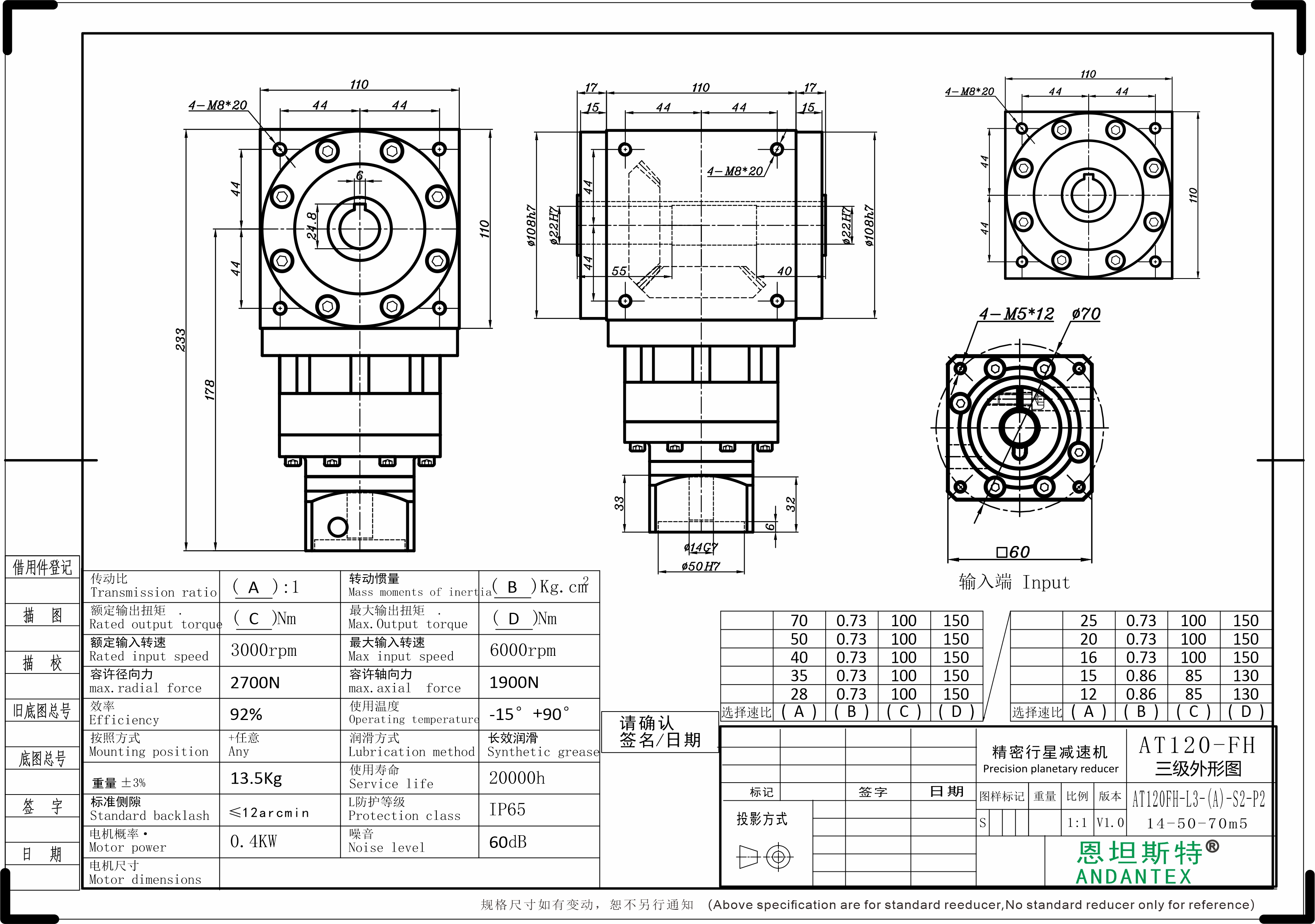

| 1 | AT120-FH-L4-14-50-70M5 | 1094 KB | |
| 2 | AT120-FH-L4-19-70-90M6 | 1094 KB | 下載 |
| 3 | AT120-FH-L3-22-110-145M8 | 下載 | |

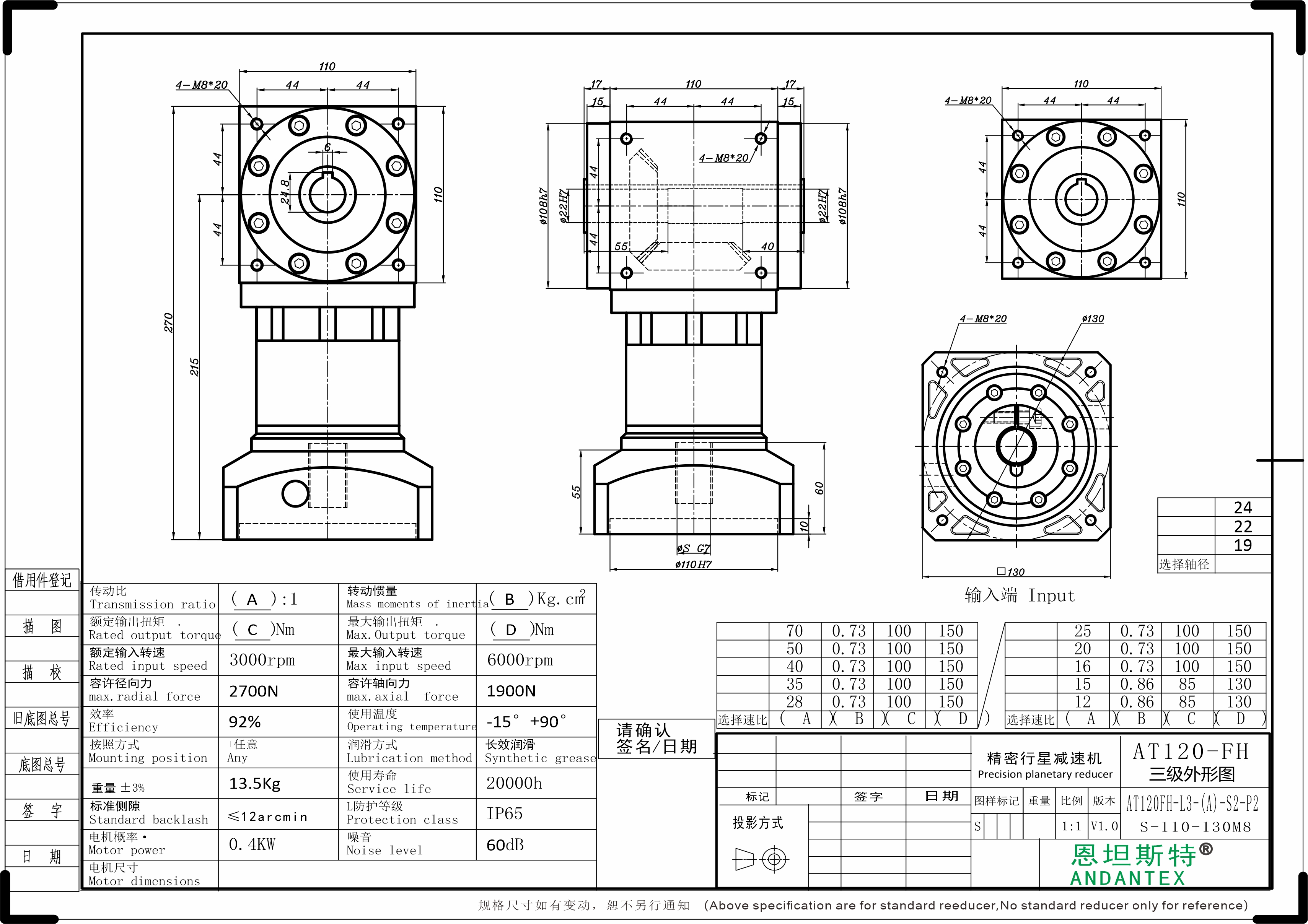

| 4 | AT120-FH-L3-24-110-130M8 | 下載 | |
| 5 | AT120-FH-L3-24-95-115M6 | 下載 | |

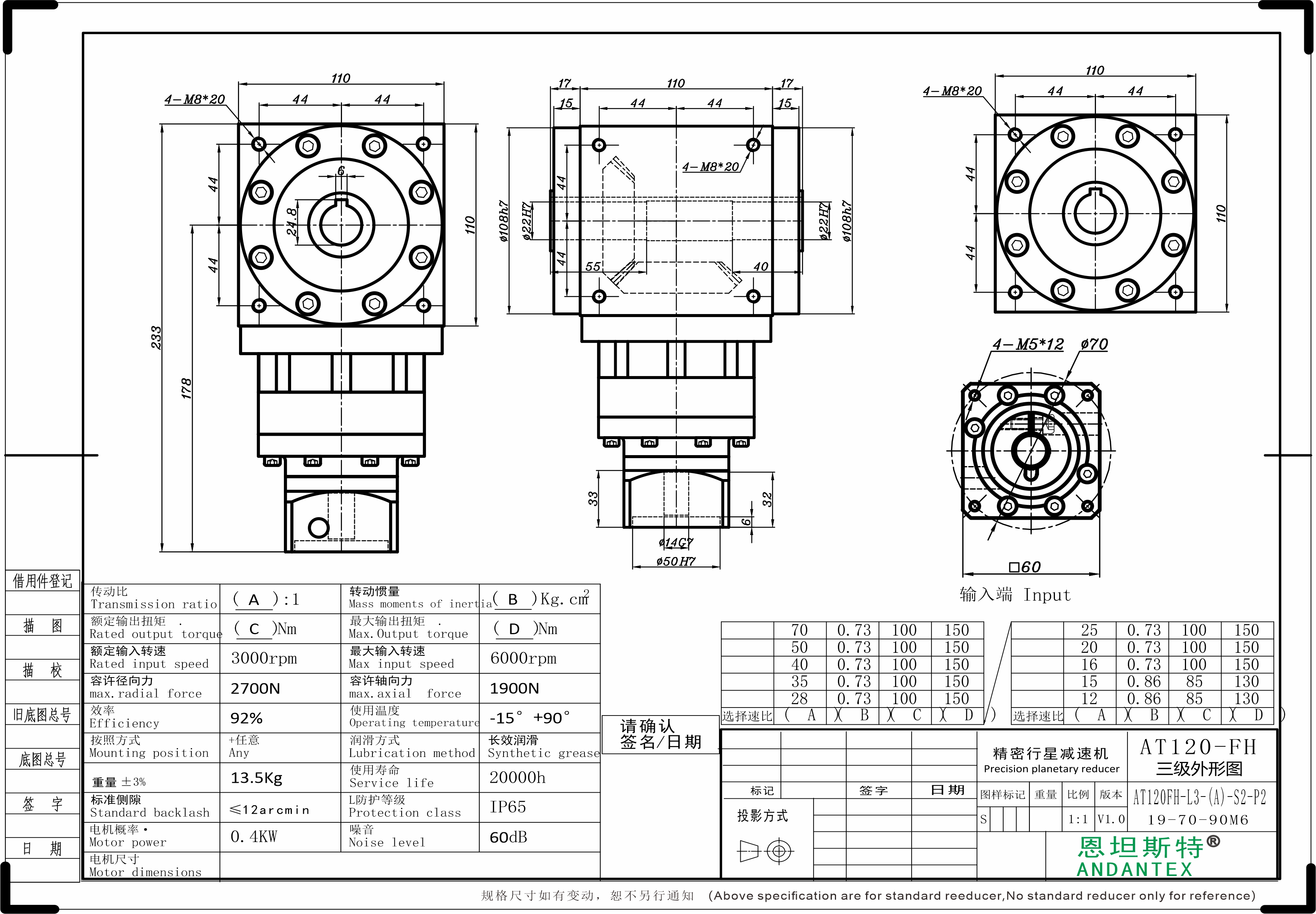

| 6 | AT120-FH-L3-19-70-90M6 | 下載 | |
| 7 | AT120-FH-L3-19-95-115M8 | 下載 | |

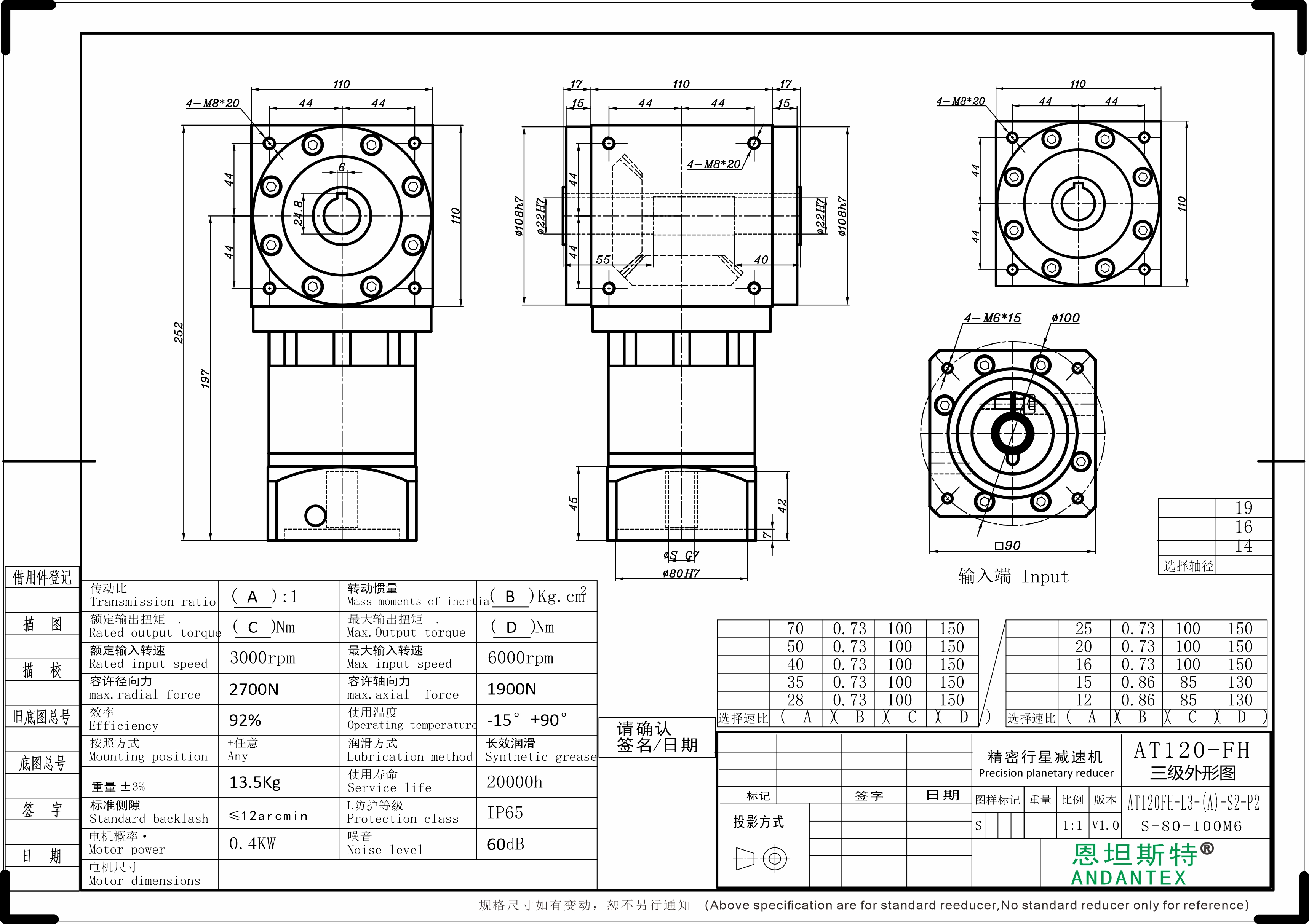

| 8 | AT120-FH-L3-19-80-100M6 | 下載 | |
| 9 | AT120-FH-L2-22-110-145M8 | 下載 | |
| 10 | AT120-FH-L3-14-50-70M5 | 下載 | |
| 11 | AT120-FH-L2-24-95-115M6 | 下載 | |

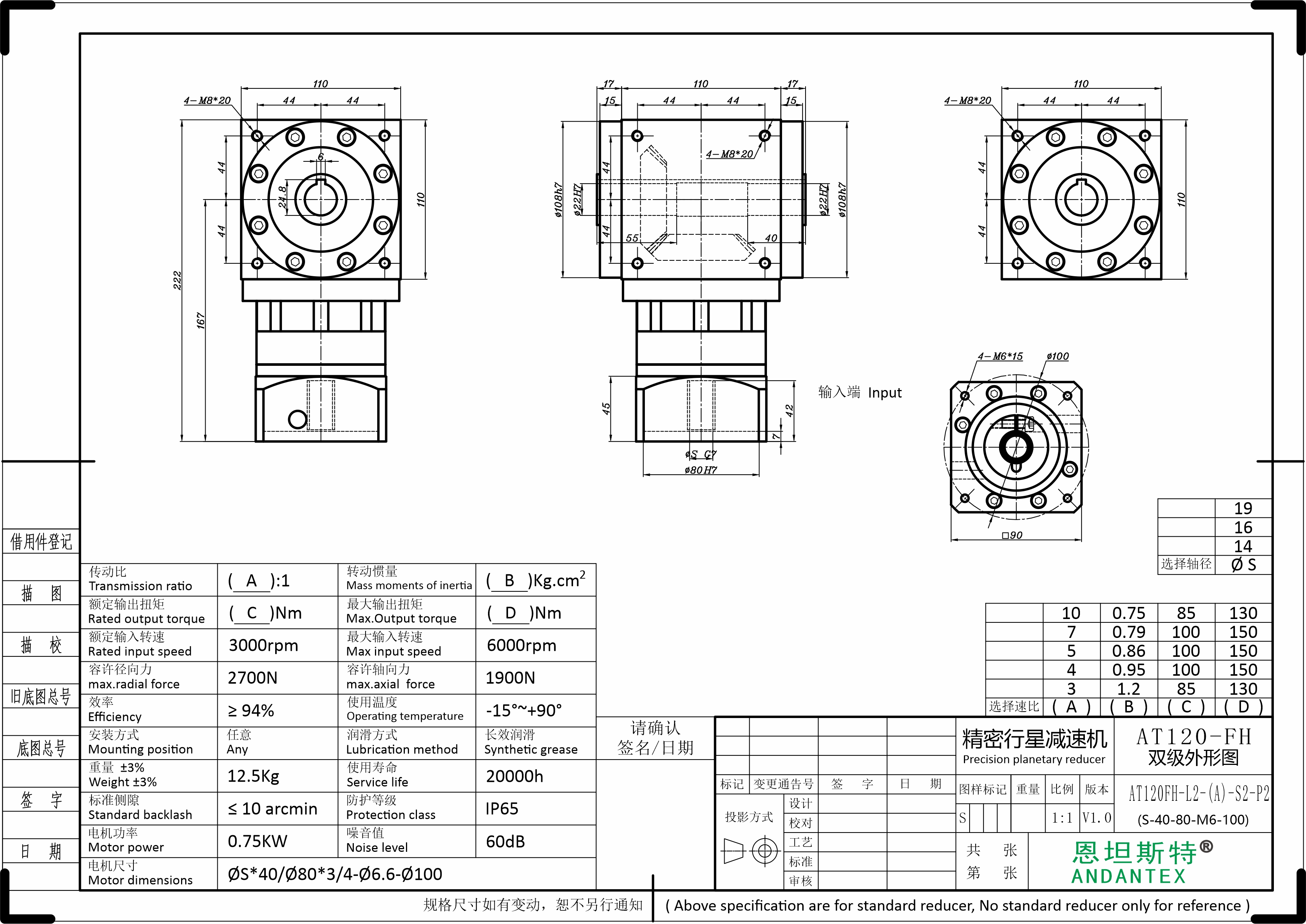

| 12 | AT120-FH-L2-19-80-100M6 | 下載 | |
| 13 | AT120-FH-L2-19-110-145M8 | 下載 | |
| 14 | AT120-FH-L2-19-95-115M8 | 下載 | |

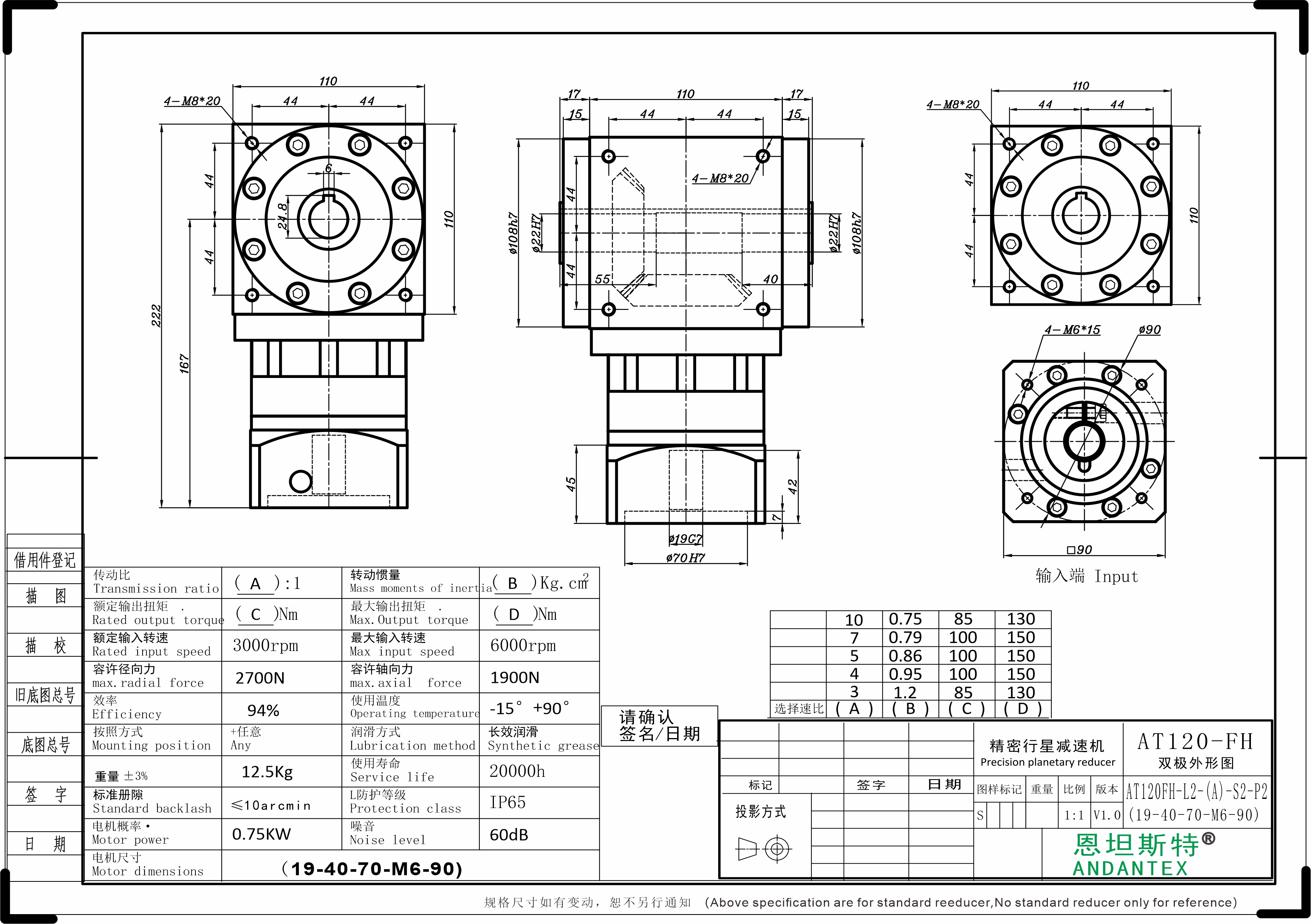

| 15 | AT120-FH-L2-19-70-90M6 | 下載 | |

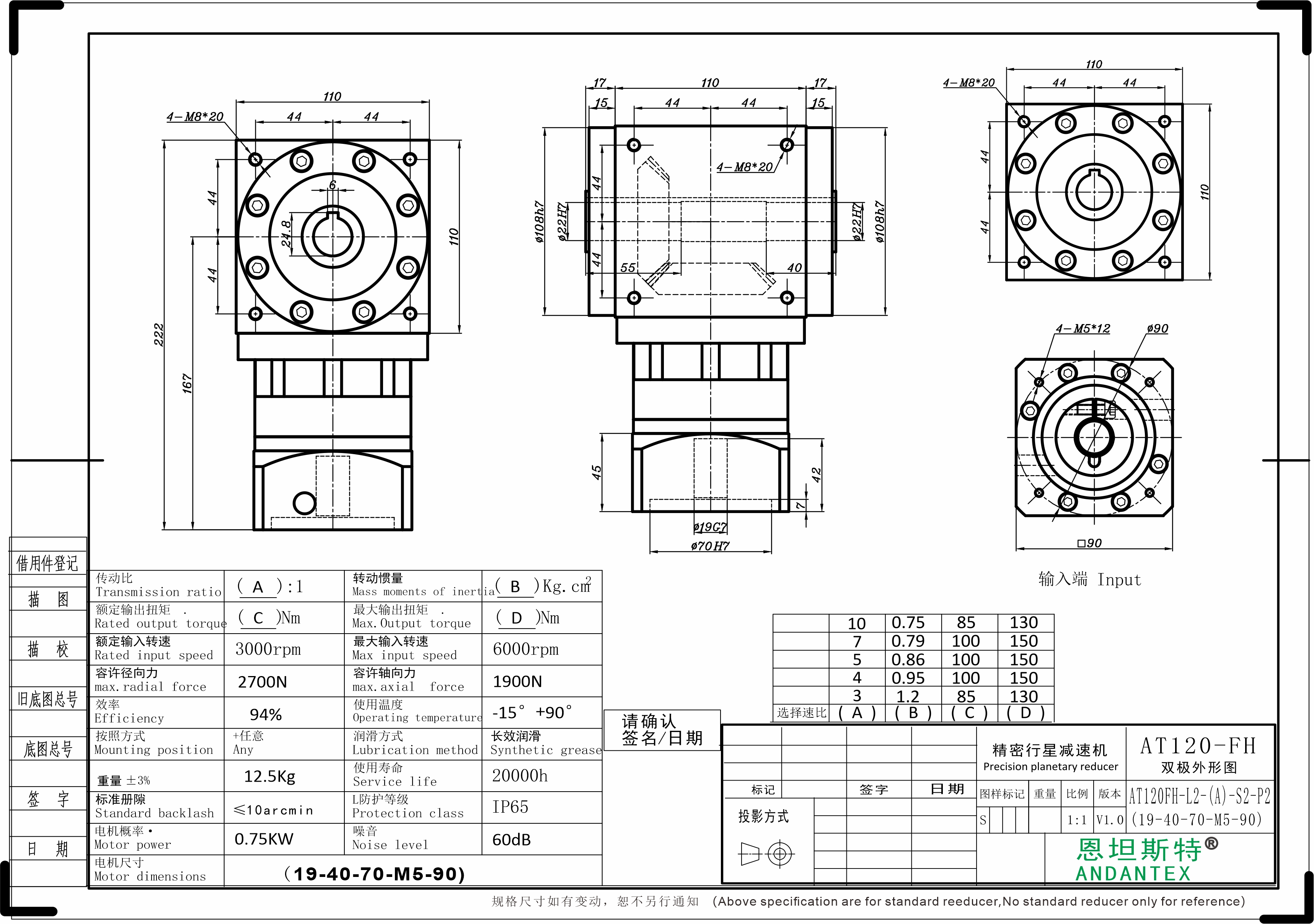

| 16 | AT120-FH-L2-19-70-90M5 | 下載 | |
| 17 |
